लेख संख्या 145 | घर्षण स्टे की चार-बार लिंकेज गतिकी: तात्कालिक केंद्र और वेग प्रोफाइल
लेख संख्या 145 | घर्षण स्टे की चार-बार लिंकेज गतिकी: तात्कालिक केंद्र और वेग प्रोफाइल

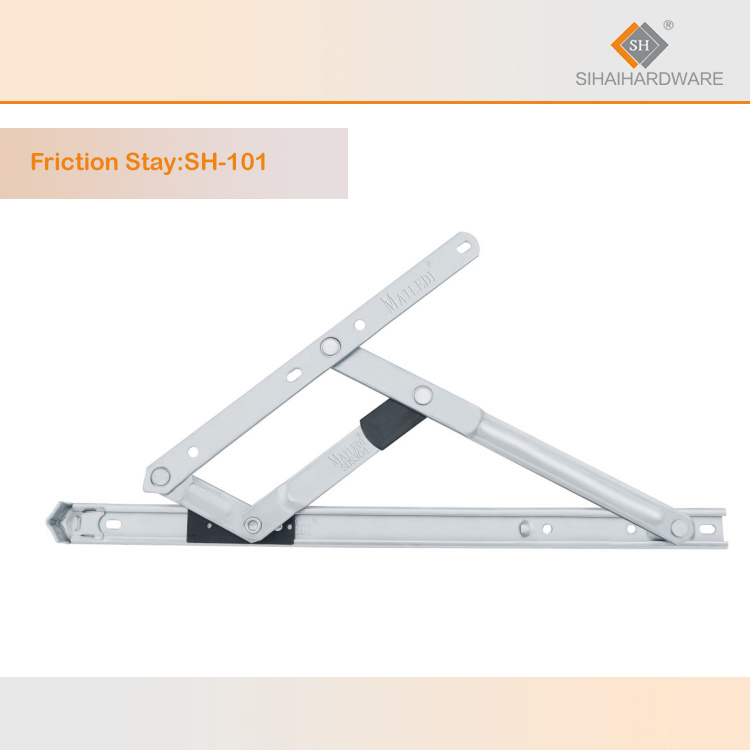

The विंडो फ्रिक्शन स्टेदेखने में यह यांत्रिक रूप से सरल लगता है—एक स्लाइडिंग शू, एक कनेक्टिंग आर्म और एक ट्रैक। फिर भी, यह छोटा सा संयोजन शास्त्रीय गतिकी के सबसे सुंदर तंत्रों में से एक को समाहित करता है: चार-बार लिंकेज। हर बार जब कोई खिड़की खुलती या बंद होती है, तो स्टे एक सटीक रूप से नियोजित गति करता है जिसमें घूर्णन का तात्कालिक केंद्र ट्रैक के साथ लगातार बदलता रहता है, यांत्रिक लाभ स्ट्रोक के दौरान बदलता रहता है, और सैश अनुमानित गणितीय संबंधों के अनुसार त्वरित और मंद होता रहता है। इस गतिकी व्यवहार को समझने से यह स्पष्ट होता है कि घर्षण स्टे का आकार ऐसा क्यों होता है, आर्म की लंबाई मनमानी क्यों नहीं होती है, और स्लाइडिंग शू को एक विशिष्ट अभिविन्यास में ट्रैक के साथ संपर्क क्यों बनाए रखना चाहिए।
चार-बार लिंकेज की परिभाषा
एक फोर-बार लिंकेज में चार कठोर पिंड होते हैं जो चार रिवोल्यूट जोड़ों द्वारा जुड़े होते हैं और एक बंद काइनेमेटिक श्रृंखला बनाते हैं।विंडो फ्रिक्शन स्टेचारों कड़ियों को आसानी से पहचाना जा सकता है। स्थिर फ्रेम ग्राउंड लिंक का काम करता है। चलती खिड़की के सैश से जुड़ा सैश ब्रैकेट आउटपुट लिंक के रूप में कार्य करता है, जो हिंज अक्ष के चारों ओर घूमता है। कनेक्टिंग आर्म सैश ब्रैकेट को स्लाइडिंग शू से जोड़ता है, और स्लाइडिंग शू स्वयं ट्रैक के साथ चलता है, जो स्थिर फ्रेम पर मजबूती से लगा होता है। ट्रैक शू को रैखिक गति तक सीमित रखता है, जो शू-आर्म कनेक्शन पर रिवोल्यूट जॉइंट के साथ मिलकर एक प्रिज्मेटिक जॉइंट के रूप में कार्य करता है। यह हाइब्रिड व्यवस्था—तीन रिवोल्यूट जॉइंट और एक स्लाइडिंग जॉइंट—तंत्र को चार-बार लिंकेज के स्लाइडर-क्रैंक इनवर्जन के रूप में वर्गीकृत करती है, जहां स्लाइडर एक स्थिर धुरी के चारों ओर नहीं घूमता है, बल्कि एक स्थिर गाइड के साथ रैखिक रूप से चलता है।
घूर्णन के तात्कालिक केंद्र
समतल में गतिमान प्रत्येक पिंड का एक तात्कालिक घूर्णन केंद्र होता है—एक ऐसा बिंदु जिसके चारों ओर वह किसी दिए गए क्षण में घूमता हुआ प्रतीत होता है।विंडो फ्रिक्शन स्टेइसमें कई ऐसे केंद्र होते हैं, और उनकी स्थिति पूरे संयोजन के यांत्रिक व्यवहार को निर्धारित करती है। सैश अपनी हिंज अक्ष के चारों ओर घूमता है, जो सैश और फ्रेम के बीच स्थिर तात्कालिक केंद्र होता है। कनेक्टिंग आर्म का अपना तात्कालिक केंद्र होता है, जो इसके दोनों अंतिम बिंदुओं के वेग सदिशों के लंबवत रेखाओं के प्रतिच्छेदन बिंदु पर स्थित होता है। एक अंतिम बिंदु का वेग सैश के घूर्णन द्वारा निर्धारित होता है; दूसरा ट्रैक के अनुदिश रैखिक रूप से गति करने के लिए विवश होता है। जैसे ही खिड़की अपने चाप के माध्यम से खुलती है, कनेक्टिंग आर्म का तात्कालिक केंद्र एक वक्र के अनुदिश गति करता है जिसे स्थिर सेंट्रोड कहा जाता है। साथ ही, ट्रैक के सापेक्ष स्लाइडिंग शू का तात्कालिक केंद्र ट्रैक के लंबवत दिशा में तकनीकी रूप से अनंत पर होता है, क्योंकि शू बिना घूर्णन के गति करता है। इन तात्कालिक केंद्रों की परस्पर क्रिया यह नियंत्रित करती है कि सैश पर लगाया गया इनपुट बल लिंकेज के माध्यम से घर्षण शू तक कैसे प्रेषित होता है।
स्ट्रोक के माध्यम से वेग विश्लेषण
किसी वेग प्रोफ़ाइल काविंडो फ्रिक्शन स्टेइससे पता चलता है कि खिड़की अलग-अलग खुलने के कोणों पर अलग-अलग क्यों महसूस होती है। जब सैश बंद स्थिति के करीब होता है, तो सैश का कम कोणीय वेग ट्रैक के साथ स्लाइडिंग शू का अपेक्षाकृत उच्च रेखीय वेग उत्पन्न करता है। इस क्षेत्र में यांत्रिक लाभ कम होता है—उपयोगकर्ता को सैश को शुरुआती खुलने के चरण में ले जाने के लिए काफी बल लगाना पड़ता है, लेकिन सैश प्रतिक्रिया में तेजी से चलता है। जैसे ही सैश पूरी तरह से खुली स्थिति के करीब पहुंचता है, गतिज संबंध उलट जाता है। समान सैश कोणीय वेग शू का बहुत कम रेखीय वेग उत्पन्न करता है। यांत्रिक लाभ काफी बढ़ जाता है, जिसका अर्थ है कि सैश हवा से बंद होने वाले बलों के लिए अधिक प्रतिरोध प्रदान करता है, लेकिन स्थिति में बनाए रखने के लिए उपयोगकर्ता के कम प्रयास की आवश्यकता होती है। यह वेग परिवर्तन रेखीय नहीं है; यह कनेक्टिंग आर्म की लंबाई और ट्रैक के सापेक्ष सैश पिवट की स्थिति द्वारा निर्धारित त्रिकोणमितीय संबंध का अनुसरण करता है। बदलता वेग अनुपात वह गतिज कारण है कि क्यों एक फ्रिक्शन स्टे खुलने के चाप के माध्यम से परिवर्तनशील धारण बल प्रदान करता है, जिसमें अधिकतम प्रतिरोध पूर्ण विस्तार के पास होता है जहां हवा का भार आमतौर पर सबसे अधिक होता है।
डिजाइन पर ज्यामितीय बाधाएं
चार-बार गतिकी सख्त ज्यामितीय बाधाएं लगाती हैविंडो फ्रिक्शन स्टे डिजाइन। ट्रैक की लंबाई स्लाइडिंग शू की पूरी यात्रा सीमा को समायोजित करने के लिए पर्याप्त होनी चाहिए, ताकि सामान्य संचालन के दौरान शू किसी भी अंतिम स्टॉप तक न पहुंच सके। यदि शू ट्रैक के अंतिम छोर पर अटक जाता है, तो लिंकेज लॉक हो जाता है और सैश आगे नहीं खुल पाता—यह स्थिति रिवेट जोड़ों पर अत्यधिक तनाव डालती है और स्थायी विकृति का कारण बन सकती है। कनेक्टिंग आर्म की लंबाई सैश के खुलने के अधिकतम कोण को निर्धारित करती है। समान ट्रैक लंबाई के लिए एक लंबा आर्म अधिक चौड़ा खुलने का कोण प्रदान करता है, लेकिन यह हवा के भार के तहत आर्म पर बेंडिंग मोमेंट को भी बढ़ाता है। सैश हिंज अक्ष और ट्रैक माउंटिंग स्थिति के बीच की ऑफसेट दूरी शायद सबसे महत्वपूर्ण आयाम है। बहुत कम ऑफसेट होने पर, लिंकेज एक टॉगल स्थिति के करीब पहुंच जाता है जहां यांत्रिक लाभ इतना अधिक हो जाता है कि उपयोगकर्ता आसानी से खिड़की बंद नहीं कर पाता। बहुत अधिक ऑफसेट होने पर, शू की यात्रा सैश की गति के सापेक्ष अत्यधिक हो जाती है, जिसके लिए एक अव्यावहारिक रूप से लंबे ट्रैक की आवश्यकता होती है। अधिकांश आवासीय फ्रिक्शन स्टे में पाई जाने वाली मानक ज्यामिति - लगभग 200 से 300 मिलीमीटर की भुजा की लंबाई और 15 से 25 मिलीमीटर के ट्रैक ऑफसेट के साथ - एक ऐसा समझौता दर्शाती है जो इन परस्पर विरोधी गतिज मांगों को संतुलित करता है।
द्वितीयक शाखा की भूमिका
अनेकविंडो फ्रिक्शन स्टेडिजाइन में प्राथमिक कनेक्टिंग आर्म के अतिरिक्त एक द्वितीयक स्टेबिलाइजिंग आर्म शामिल होता है। यह द्वितीयक आर्म चार-बार की मूलभूत गतिकी को नहीं बदलता है, लेकिन एक अतिरिक्त अवरोध जोड़ता है जो पूरे स्ट्रोक के दौरान सैश ब्रैकेट के ओरिएंटेशन को नियंत्रित करता है। इस द्वितीयक लिंक के बिना, सैश ब्रैकेट कनेक्टिंग आर्म के सापेक्ष घूम सकता है, जिससे सैश के झुकने या अटकने की संभावना रहती है। द्वितीयक आर्म पहले के समानांतर एक दूसरा चार-बार लिंकेज बनाता है, जो सैश ब्रैकेट और ट्रैक को साझा लिंक के रूप में उपयोग करता है। यह समानांतर लिंकेज व्यवस्था सुनिश्चित करती है कि सैश ब्रैकेट पूरे खुलने के चाप के दौरान ट्रैक और इसलिए खिड़की के फ्रेम के साथ एक स्थिर कोणीय संबंध बनाए रखे। गतिकी के परिणामस्वरूप, सैश एक कठोर पिंड की तरह स्थानांतरित और घूम सकता है, बिना किसी घुमावदार असंतुलन के जो घर्षण शू को उसके ट्रैक में अटकने का कारण बन सकता है।
घिसाव और विफलता के निहितार्थ
एक काइनेमेटिक प्रोफाइलविंडो फ्रिक्शन स्टेयह तंत्र के घिसाव के स्थान और तरीके को सीधे प्रभावित करता है। स्लाइडिंग शू की अधिकतम गति प्रारंभिक खुलने की अवस्था में होती है, जब सैश बंद अवस्था से लगभग 30 डिग्री तक घूमता है। शू की इस उच्च गति पर, घर्षण पैड अधिक ऊष्मा उत्पन्न करता है और तेजी से घिसता है। यही कारण है कि कई घिसे हुए घर्षण स्टे में सैश की यात्रा के पहले एक तिहाई भाग में सबसे अधिक ट्रैक पॉलिशिंग और पैड का क्षरण दिखाई देता है। कनेक्टिंग आर्म पर सबसे अधिक बल पूरी तरह से खुली स्थिति के पास लगता है, जहाँ यांत्रिक लाभ सबसे अधिक होता है। स्ट्रोक के इस छोर पर, आर्म ओवर-सेंटर स्थिति के करीब पहुँच जाता है, और सैश पर हवा का भार आर्म में उच्च संपीडन बल उत्पन्न करता है। आर्म के दोनों सिरों पर स्थित रिवेट जोड़ इन बलों का सबसे अधिक भार वहन करते हैं, और इन्हीं जोड़ों पर चक्रीय थकान और अंततः ढीलापन आमतौर पर सबसे पहले दिखाई देता है। इन घिसाव पैटर्न के गतिज कारणों को समझने से रखरखाव कर्मियों को घर्षण स्टे का अधिक प्रभावी ढंग से निरीक्षण करने में मदद मिलती है, जिससे वे ट्रैक के उस भाग पर ध्यान केंद्रित कर सकते हैं जहाँ शू की गति चरम पर होती है और आर्म के उन जोड़ों पर जहाँ बल का संचरण सबसे अधिक होता है।
निष्कर्ष
The विंडो फ्रिक्शन स्टेदेखने में छोटा और साधारण लगने वाला यह उपकरण गतिकी सिद्धांतों पर काम करता है, जिन्हें यांत्रिक इंजीनियरिंग के छात्र सेमेस्टर भर सीखते हैं। इसका चार-बार लिंकेज सैश के घूर्णन को नियंत्रित रैखिक गति में परिवर्तित करता है, जिसमें तात्कालिक केंद्र स्ट्रोक के दौरान गति करते हैं और वेग अनुपात ठीक उसी स्थान पर परिवर्तनीय यांत्रिक लाभ प्रदान करते हैं जहां इसकी आवश्यकता होती है। ट्रैक की लंबाई, भुजा की ज्यामिति और धुरी की स्थिति मनमानी डिज़ाइन पसंद नहीं हैं - ये एक साथ कई गतिकी समीकरणों के हल हैं जो खुलने के कोण, परिचालन बल, पवन भार प्रतिरोध और खिड़की के फ्रेम प्रोफ़ाइल के भीतर कॉम्पैक्ट पैकेजिंग को संतुलित करते हैं। जब एक घर्षण स्टे हजारों चक्रों में सुचारू रूप से काम करता है, तो यह चार-बार लिंकेज की उत्कृष्ट गतिकी ही है जो इस विश्वसनीयता को संभव बनाती है।
